運作原理

磁棒是利用其自身所產生的磁力,在磁棒的管壁上將含有黑色金屬污染物吸附上來,以實現過濾雜質的作用,從而起到保護下游設備和提高物料純度的作用。磁棒內部採用稀土永久磁鐵作為磁場,表面包裹304或316L不銹鋼管,兩端密封焊接而成。

結構特點

• 高強磁力磁棒直徑25mm表面磁場強度可為1000-14000高斯以上。
• 表面均由SUS304、SUS316或者SUS316L的不銹鋼管焊接密封並經拋光組成,可以用來處理乾粉、潮濕或者液體物料。
• 表面經過鏡面拋光處理,可達食品衛生級要求。
• 磁棒的常用直徑是25mm(1英寸),直徑、長度可根據要求定制,長度最大可以製作2500mm。亦可提供特殊的磁棒,如正方形或長方形、三角形與水滴型。

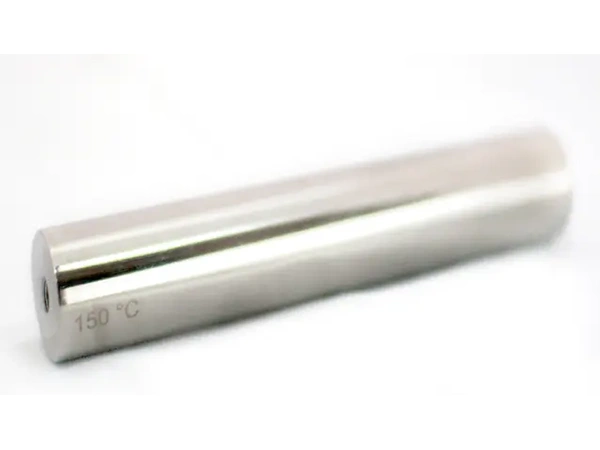

• 常規產品的工作溫度為至≤80°C,可根據具體使用要求,製作耐溫100°C、120°C、150°C、180°C、220°C、250°C等,最高可達350°C。

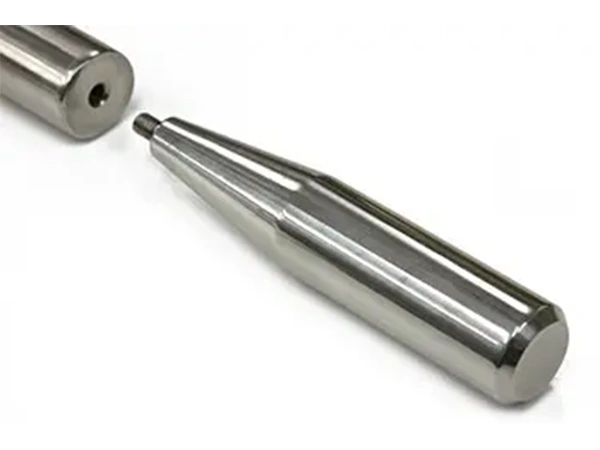

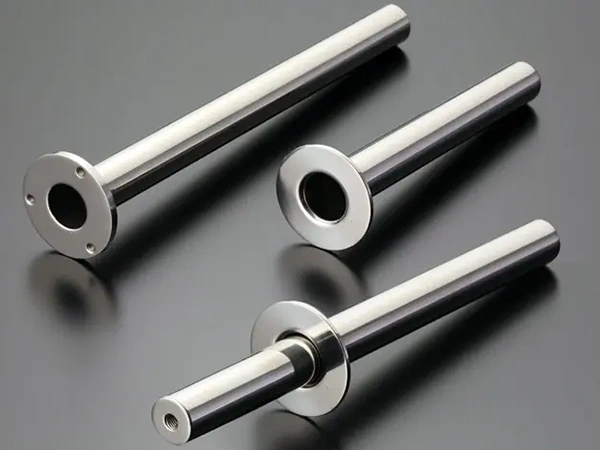

• 磁棒兩端可以根據要求製作成螺紋孔、螺絲杆、吊環、錐形尖頭等,方便安裝固定。

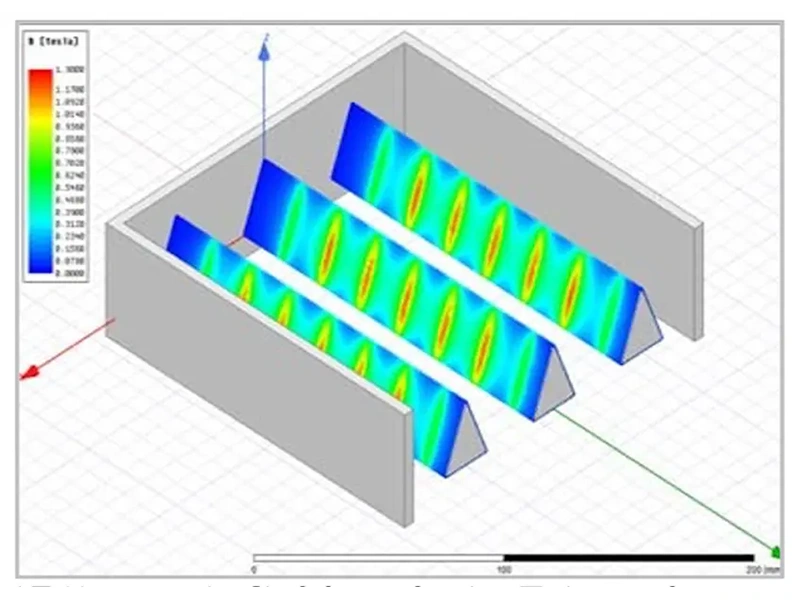

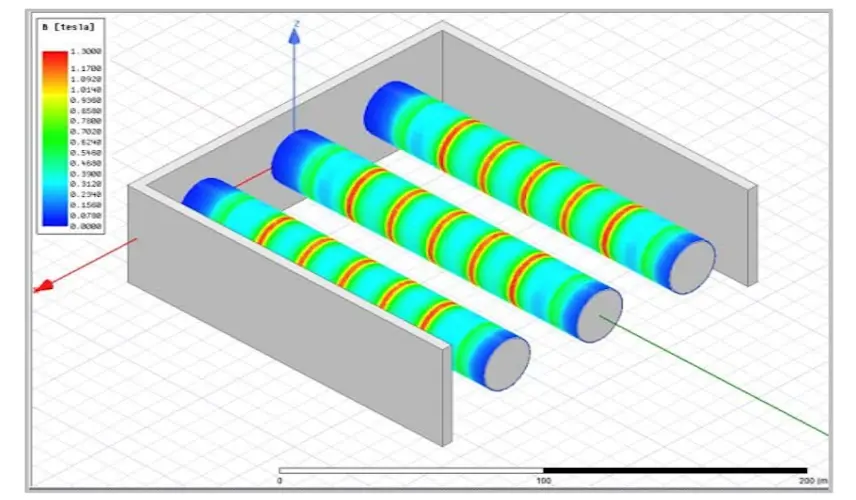

有限元素分析(FEA)

磁棒種類

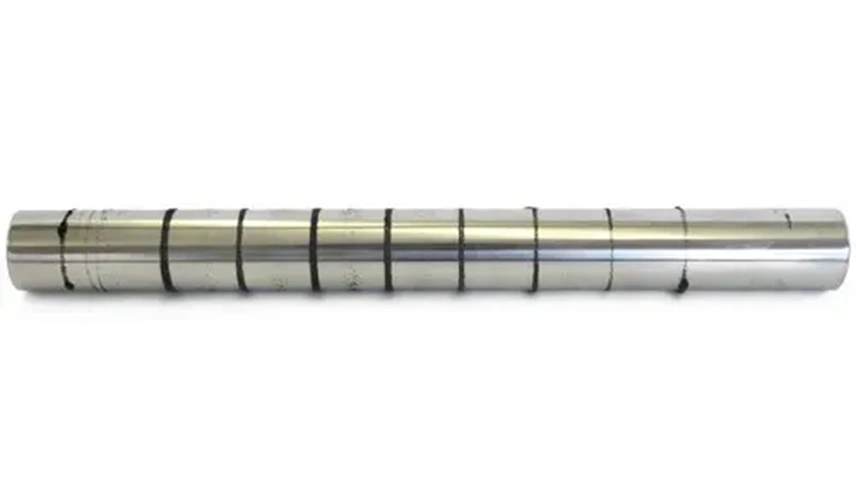

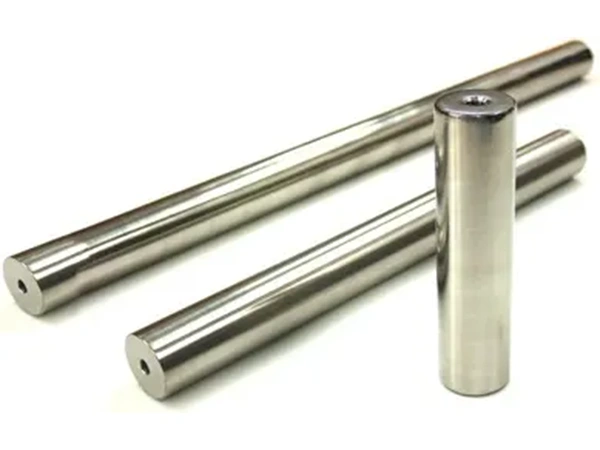

1.圓形:

---

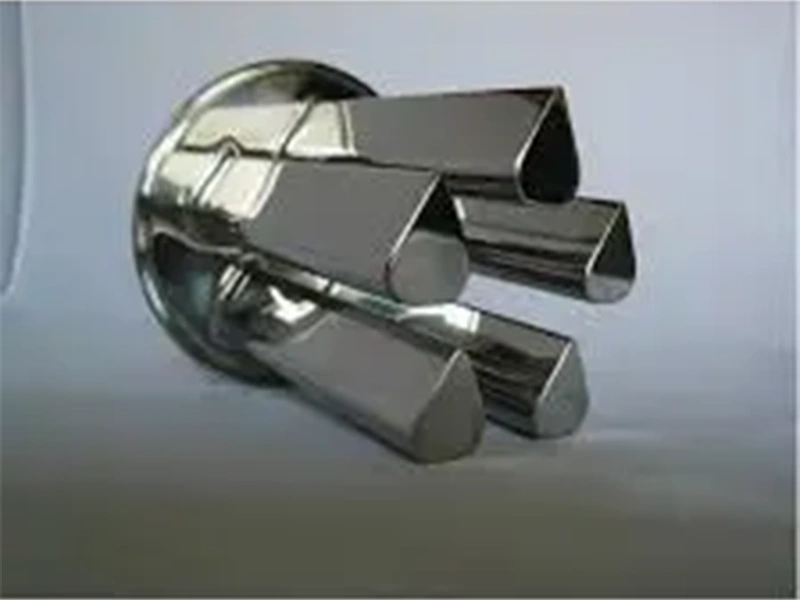

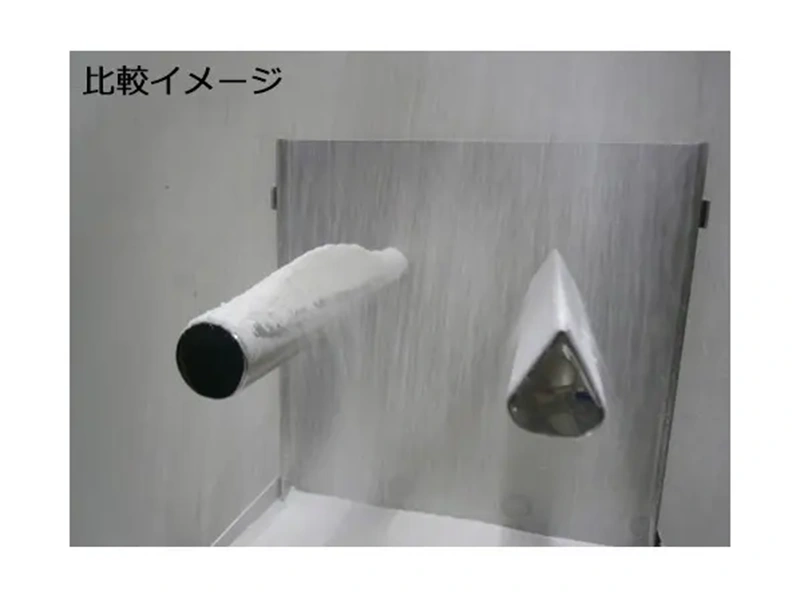

2.水滴型:

有助於防止粉末堆積,從而解決架橋和堵塞。粉末沿著管的側面流下而不是堆積在頂部。捕獲含鐵污染物並遷移到磁體的下側。

---

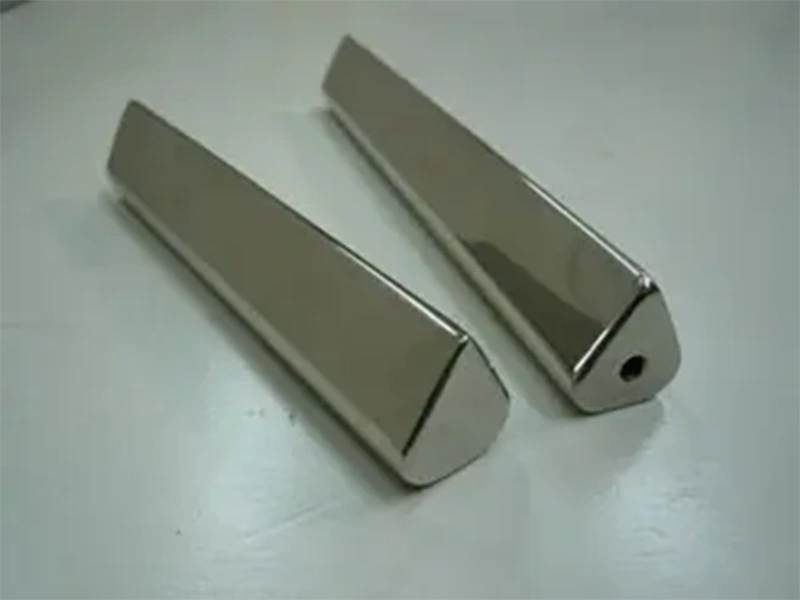

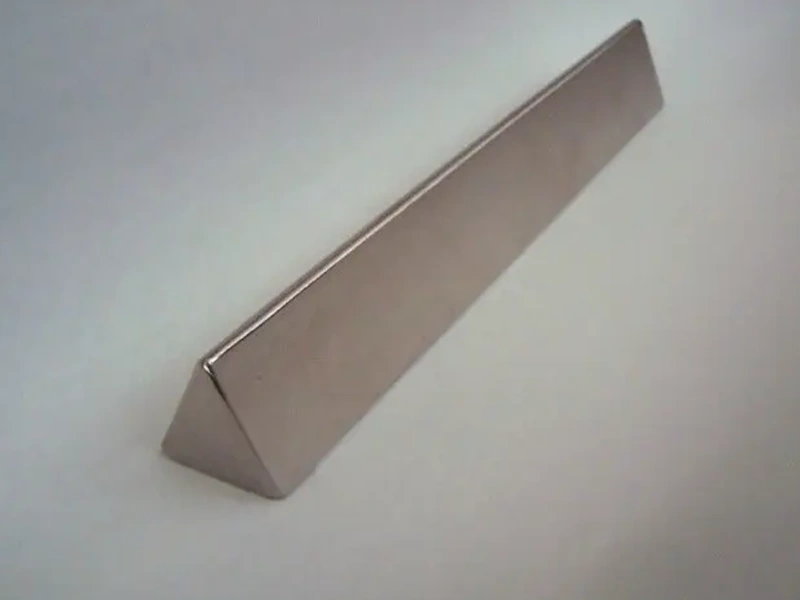

3.三角形:

---

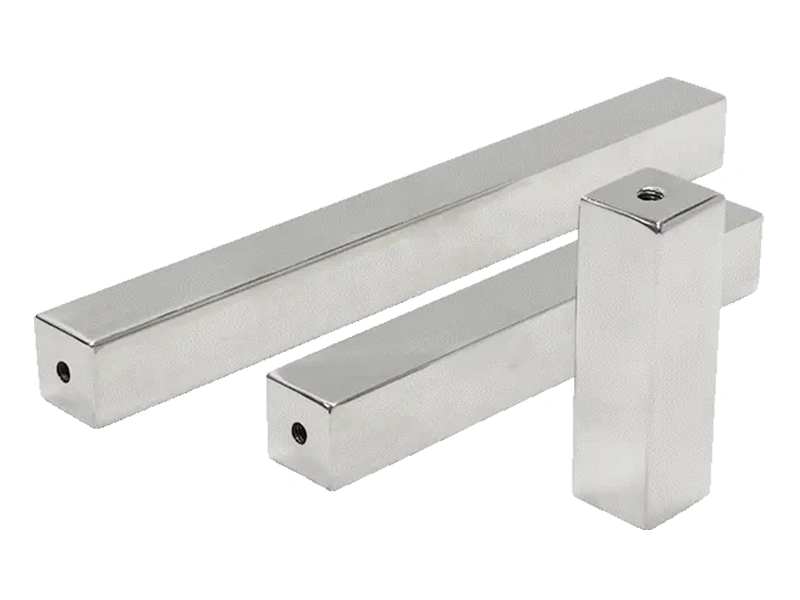

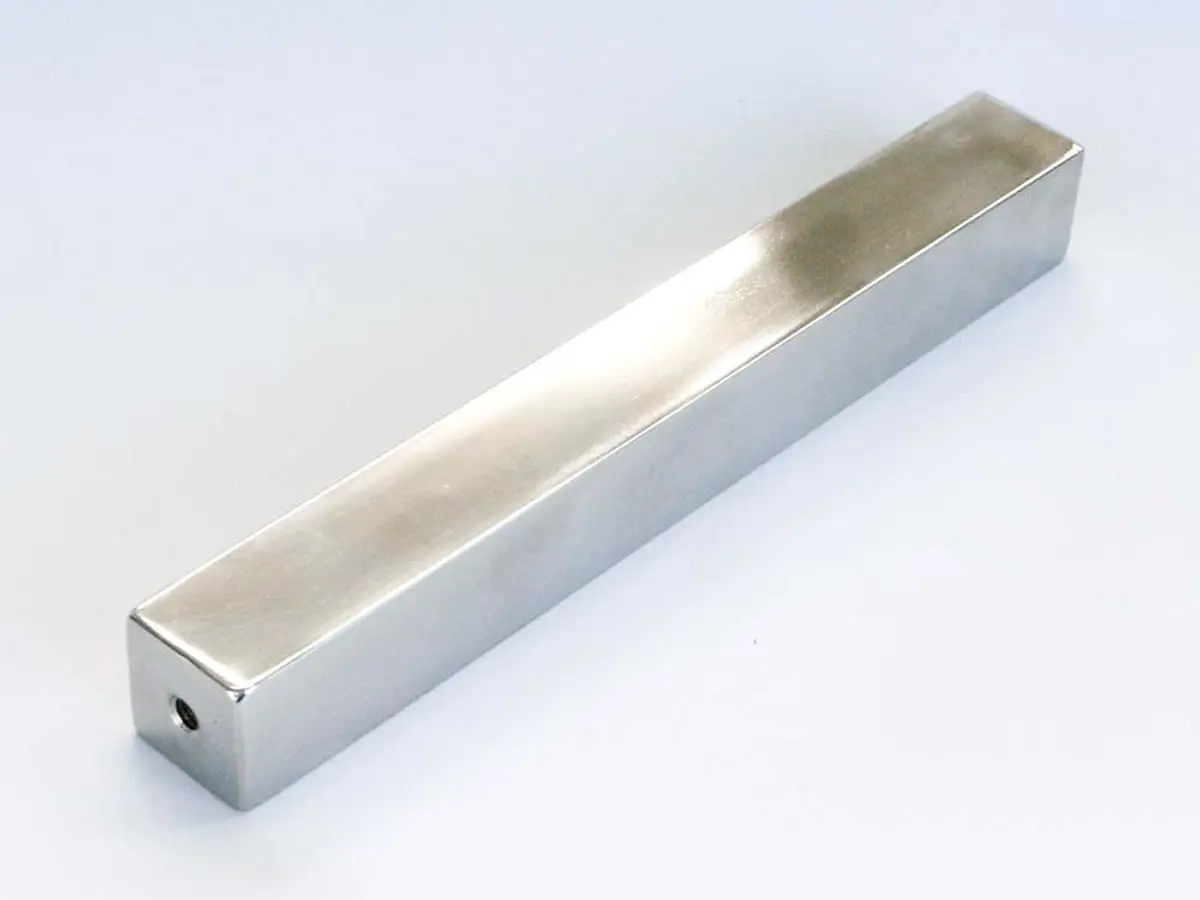

4.方形:
