運作原理

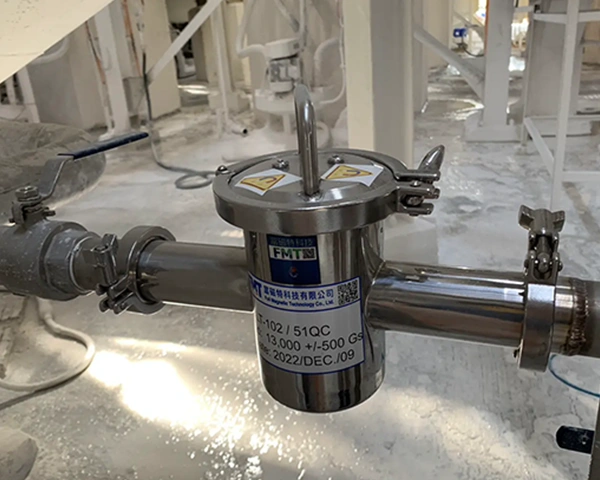

流體管道磁性分離器主要用於過濾流體、半流體等不同黏度物料中的鐵質雜質及其他磁性微粒,防止原材料及設備受到污染,確保產品純淨度,同時亦能保護下游生產設備。

結構特點

• 表面處理:鏡面拋光、拉絲處理或噴砂,可達食品級標準。
• 外殼材料:SUS304、SUS316、SUS316L。
• 磁鐵:採用高強度稀土永磁材料,表面磁場可達14000高斯以上。
• 工作溫度:標準工作溫度低於80°C,可依客戶特殊需求提供最高工作溫度350°C。
• 耐壓性:法蘭一般≤10公斤(1.0 mpa),卡箍一般≤5公斤(0.5 mpa)。如有特殊需求,可另行設計。
• 依清潔方式,提供普通型與易清洗型供選擇。
• 為滿足保溫要求,可提供設計保溫層。
• 同時可依客戶需求量身訂製方案。

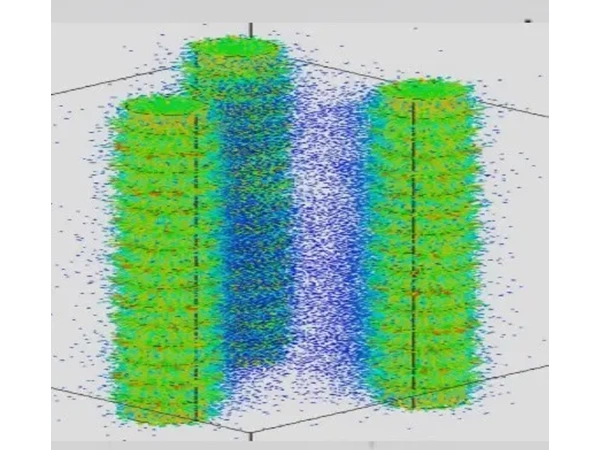

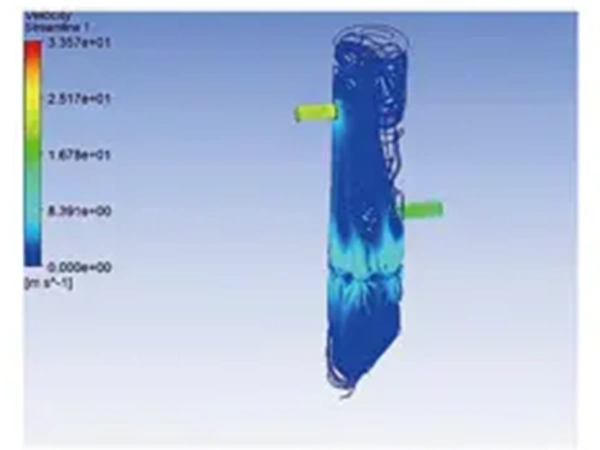

流體管道水流模擬圖

其他特殊設計

1.保溫型

在去除各種黏度液體及半液體材料中的鐵質物質污染,保持材料純淨並保護設備。保溫型磁性分離器具有夾層,可填充油和水的隔熱材料,解決液體通過本體的絕緣困難。是去除果醬、巧克力、糖漿等中鐵質物質污染的完美選擇。

---

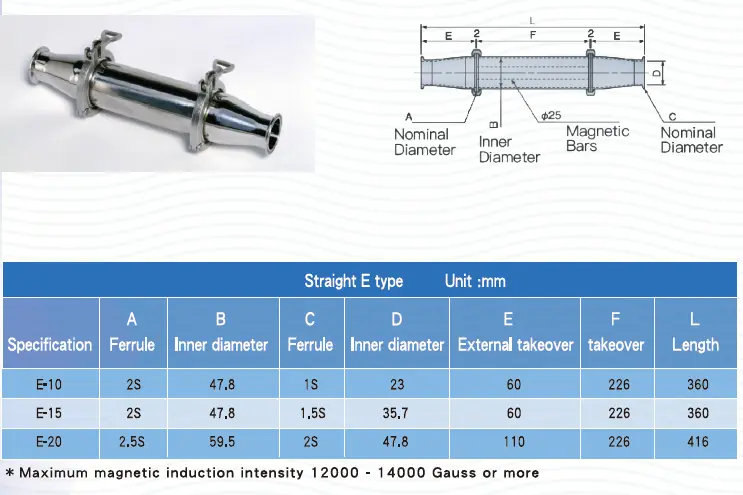

2.直線E型

物料流在壓力差作用下快速進入管體,管內呈錐形分布,當接近磁力棒時,污染的鐵質物質由磁鐵吸附保持,乾淨物料則繼續流出本體。

---

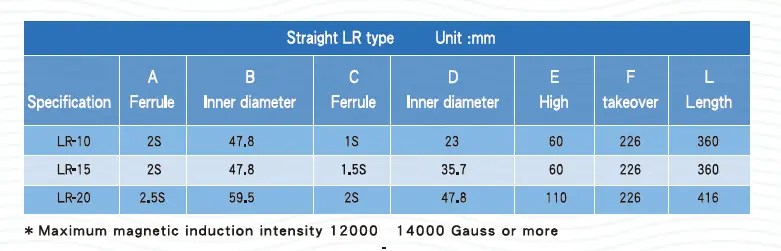

3.直線LR型

---

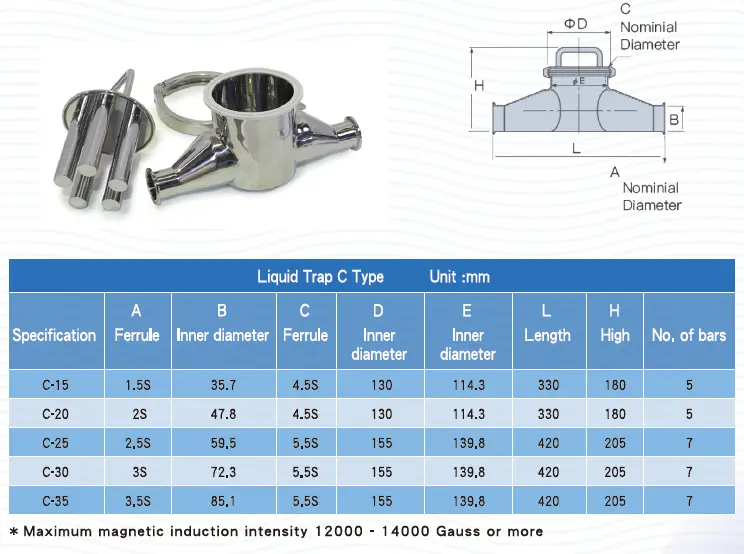

4.液體陷阱C型

三種流體管道除鐵器流程示意圖

---

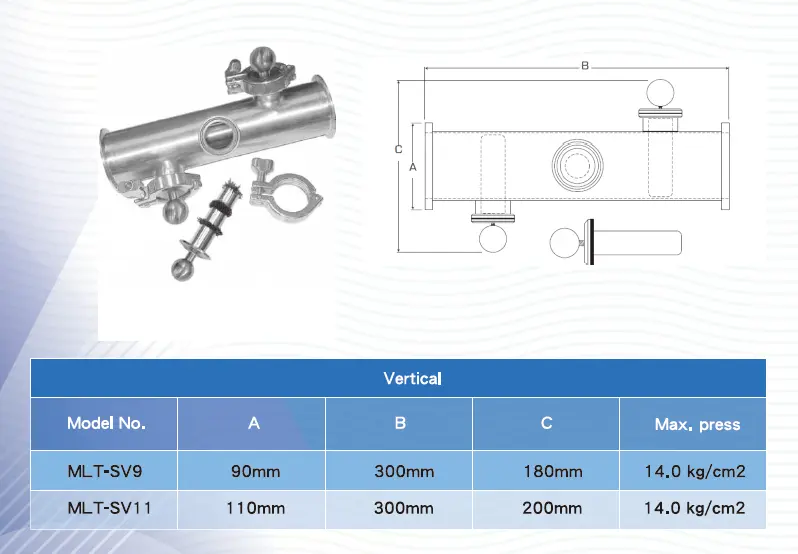

5.垂直SV型
垂直型管道磁性分離器(SV系列),可有效控制異物碎片,並降低黏稠液體、漿液及乳化液管線中捕抓微小金屬碎片的風險。

---

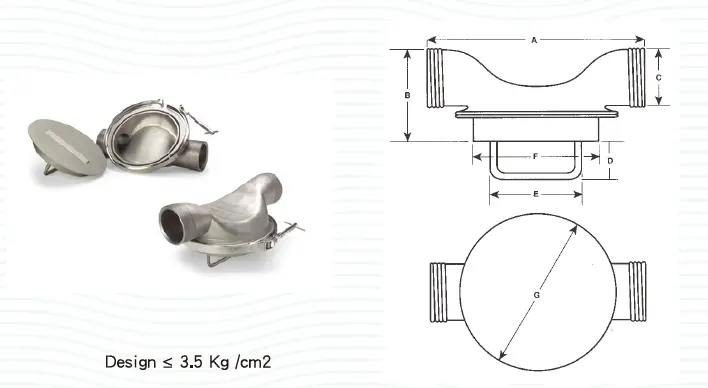

6.液體陷阱型-U型

U型流體用磁場去除細小的黑色金屬污染物,例如鐵鏽、水垢或篩網。U型流體可清除難以流動或塊狀產品(如蔬菜、莎莎醬或肉糊)中的鐵雜質。U型流體的特殊機身設計具有逐漸變細的過程,可將產品輕輕引導到光滑的磁性表面上。

---

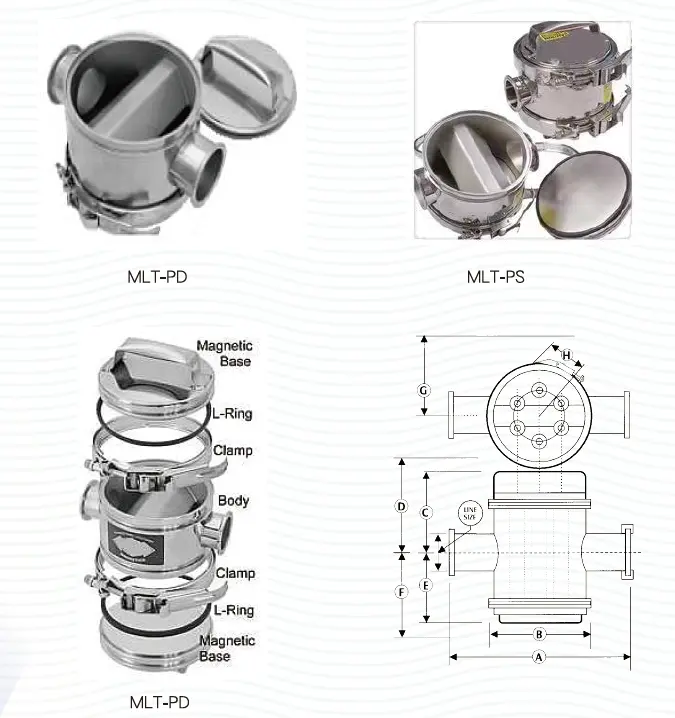

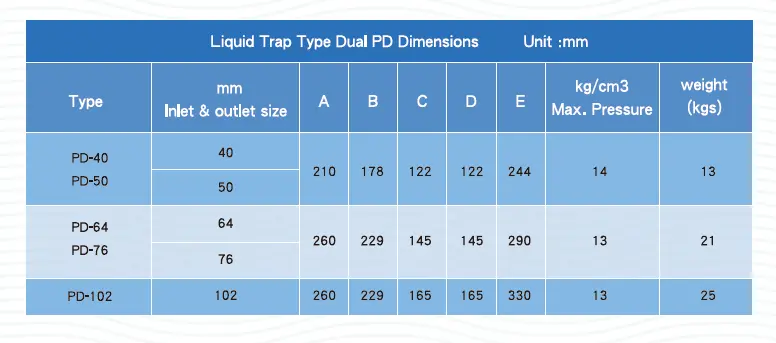

7.液體陷阱型-PS & PD型

---

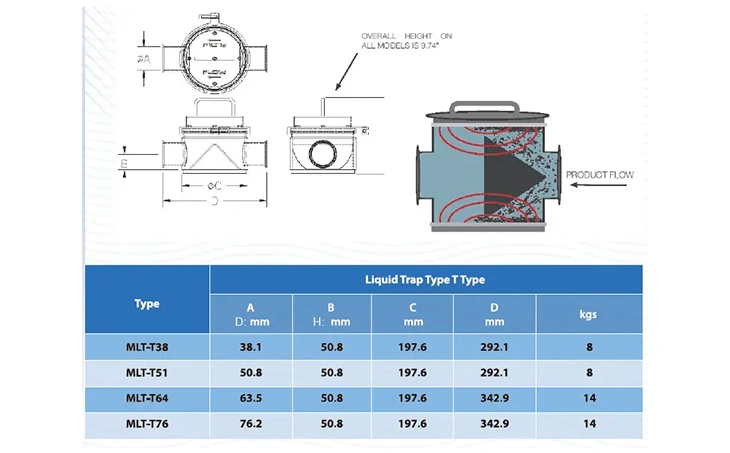

8.液體陷阱型-T型

T型板式設計:腔體內的擋板將產品流導向磁場方向,使鐵質污染物與強力磁板接觸,擴大阻捕區域並減慢產品流速,進而增加整片磁板的磁場捕捉能力。過濾完成後,取下卡箍、提起磁板並用手清潔表面即可輕鬆清除污染物。

---

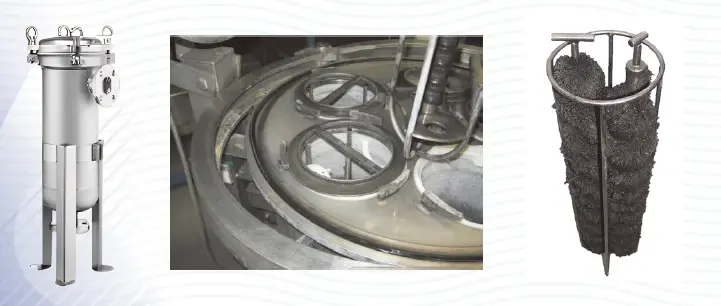

9.過濾器

過濾器在系統中是一種不可或缺的過濾裝置,目的在於過濾介質中的雜質,確保介質流通順暢並保護系統內部重要元件。當介質進入置有過濾網或其他過濾部件的濾筒後,雜質被阻擋,其餘介質則由過濾器出口排出。

---

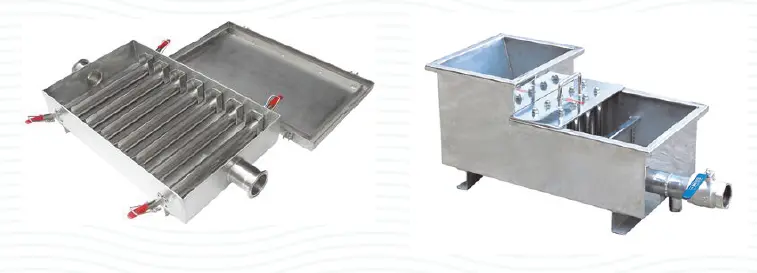

10.溢流式

溢流式過濾透過水流的多次轉折,在有限空間內盡量增加水的行程,從而實現更好的過濾效果。
